Ligne de tube soudé pour direct au rectangle et au carré

    Caractéristiques:

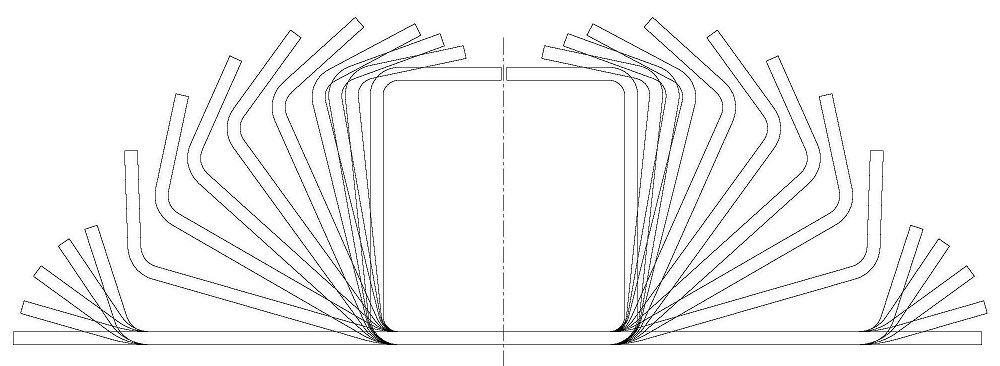

    La machine de tube soudé pour carrés et rectangulaires est l'équipement spécial pour produire des tubes en acier carrés et rectangulaires. Cet équipement adopte la technologie de formage de type combiné de pliage multipoint. Un ensemble de moules peut produire toutes les tailles de tuyaux carrés et rectangulaires. Par rapport à la tec

hnologie traditionnelle, la production aura une bonne apparence, un bon angle ; partager un ensemble de moule, peut réduire le coût de la machine, raccourcir le temps de réglage du moule; diminuer la résistance au formage, alléger l'usure du moule, réduire la charge d'utilisation de l'énergie.

Flux de processus

Matière première (bobine de bande) ---- Dérouleur ---- Galet d'amortissement + Rouleau de pincement + Planeuse ---- Cisaille et Soudeur bout à bout ---- Accumulateur horizontal ---- Formage (formage direct en carré à rectangle) ---- Soudage HF ---- Raclage ---- Refroidissement ---- Dimensionnement ---- Redressage ---- Découpe ---- Déformation

Configuration

Modèle Matière première: бb≤580Mpa, бs≤350Mpa
acier à faible teneur en carbone et acier allié≤X80
Vitesse de formage
(m/min)
  Spécifications des tubes carrés et rectangulaires Spécifications des tubes rond
  Gamme de diamètres(mm) Gamme d'épaisseur(mm) Gamme de diamètres(mm) Gamme d'épaisseur(mm)
RT100×5 40×40~100×100 2.0~5.0 Ф50~Ф140 2.0~5.0 10~60
RT160×6 60×60~160×160 2.0~6.0 Ф60~Ф165 2.0~6.0 10~50
RT200×8 80×80~200×200 3.0~8.0 Ф108~Ф219 3.0~8.0 10~35
RT250×10 100×100~250×250 3.0~10.0 Ф114~Ф273 3.0~10.0 10~35
RT300×12.7 150×150~300×300 4.0~12.7 Ф165~Ф377 4.0~12.7 6~30
RT400×16 200×200~400×400 6.0~16.0 Ф219~Ф508 6.0~16.0 6~20
RT500×18 300×300~500×500 8.0~18.0 Ф325~Ф610 8.0~18.0 6~20
