Caractéristiques:
Nous pouvons fournir la ligne de coupe à longueur de bobine en métal à grande vitesse type RTQC avec l'épaisseur maximale de 3mm, largeur de 2000mm et vitesse de 80m/min.
La ligne de coupe des tôles en métal est utilisé pour le traitement des bobines d'acier galvanisées ou carbonnées enroulées à froid avec l'épaisseur moins de 3mm à travers de déroulage, nivelage et découpe, et transformés en acier plat avec longueurs désirées avec semi-automatisation.
Il adopte un contrôle centralisé par PLC, avec un fonctionnement simple, manuel et automatique. Équipé de l'écran tactile, les opérations de chargement, d'alimentation, de coupe des bords, de coupe des numéros, de la longueur de coupe et du réglage des rouleaux de nivellement sont beaucoup plus pratiques. De plus, en raison du contrôle centralisé de toute la ligne, il peut ajuster la vitesse de la ligne en fonction des différentes demandes d'épaisseur variable.
Flux de processus

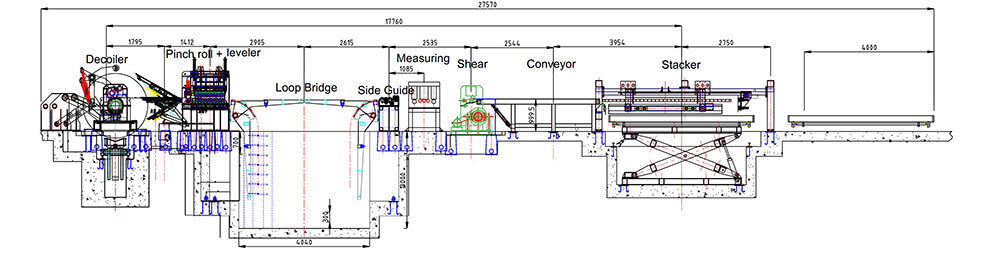

Élévateur de bobine ---- Dérouleur hydraulique ---- Galet d'amortissement ---- Rouleau de pincement & Pré-Planeuse ---- Pont en boucle ---- Rouleau de guidage latéral ---- Planeuse principale ---- Dispositif d'encodage et de mesure (avec pincement de la plaque arrière)---- Cisaille ---- Convoyeur ---- Plate-forme élévatrice hydraulique ---- Empileur avec dispositif de soufflage ---- Déchargement
Configuration:
| No. | Article | Qty |
| 1 | Élévateur de bobine | 2 Pcs |
| 2 | Élévateur de bobine | 1 kit |
| 3 | Décolleuse hydraulique | 1 kit |
| 4 | Galet d'amortissement | 1 kit |
| 5 | Galet de pincement & Planeuse | 1 kit |
| 6 | Pont d'anneau NO.1 | 1 kit |
| 7 | Rouleau de guidage latéral | 1 kit |
| 8 | Galet de pincement+ Planeuse de précision | 1 kit |
| 9 | Cisaille | 1 kit |
| 10 | Transporter | 1 kit |
| 11 | Pneumatique pneu empileurs | 1 kit |
| 12 | Plate-forme de X | 1 kit |
| 13 | Télécharger panier | 2 kit |
| 14 | Système hydraulique + pneumatique | 1 kit |
| 15 | Système électrique | 1 kit |
Paramtères techniques:
| Matériel | Bobine d'acier laminée à froid ; Bobine d'acier galvanisé Bobine d'acier prépeint; Bobine d'acier inoxydable |
| Épaisseur | 0.3-3.0mm |
| Largeur | 1000 / 1250 / 1300 / 1500 / 1600 / 2000mm |
| Poids | 10 / 15 / 20 / 25 T |
| Vitesse | 0~80m/min ; 0~50m/min ; 0~24m/min |

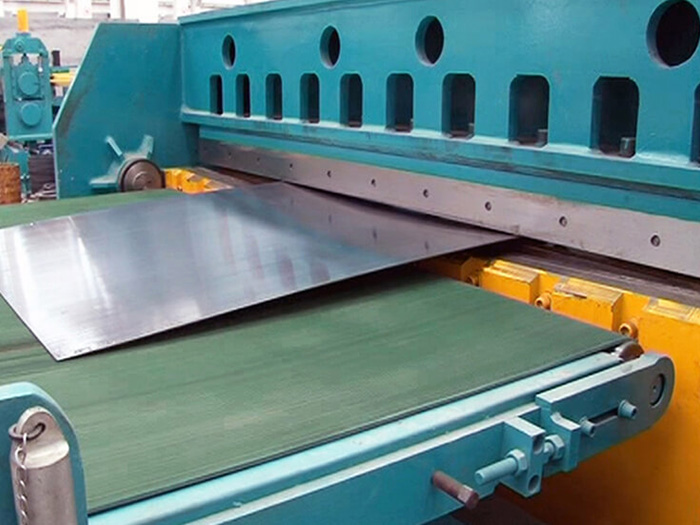

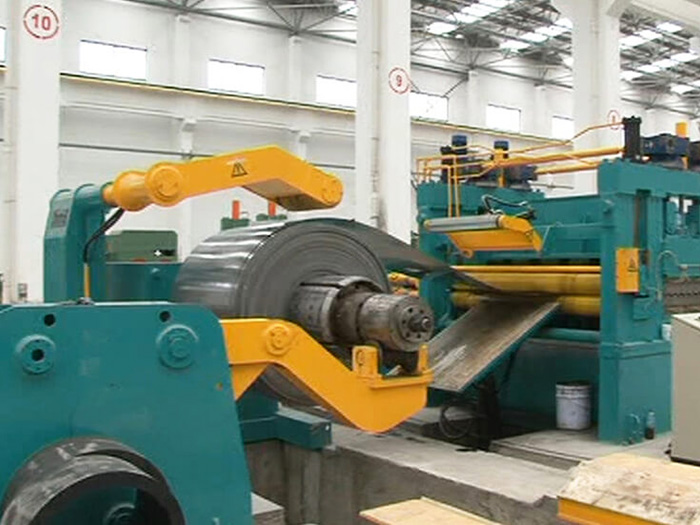

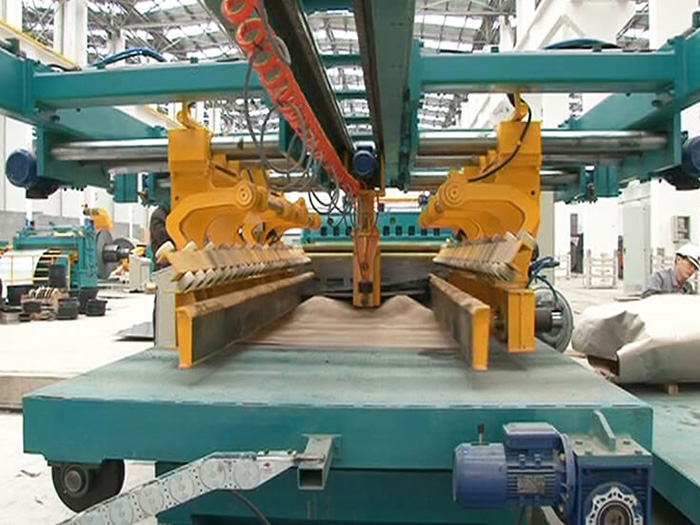

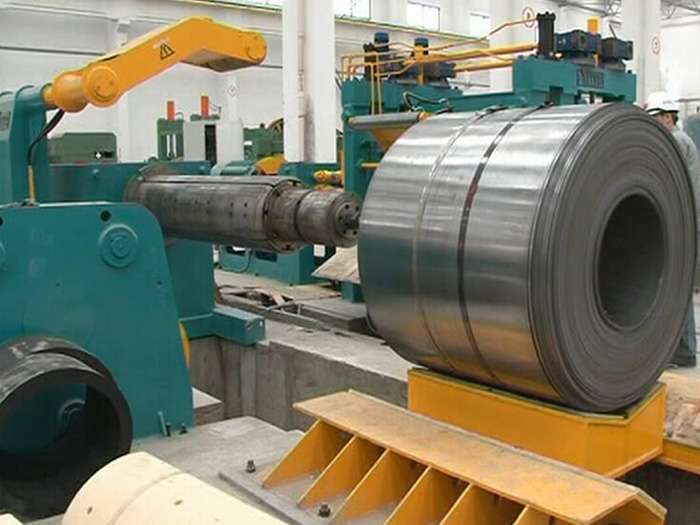

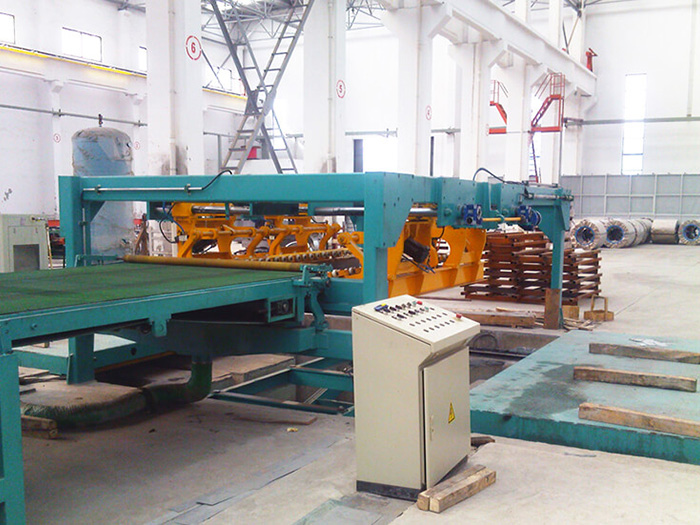

Photos à titre de référence
