Ligne de production de tubes soudés de haute fréquence RT115,165

    Caractéristiques:

    La machine de tube soudé ERW à haute fréquence RT115, 165 est une série de machine qui fabrique les tubes soudés à joint longitudinal avec les bandes d'acier de largeur fixée. On commence par dérouler et aplatir les aciers en bobine à bandes d'acier. Les bandes d'acier aplaties seront mis dans la machine de profilage et les rouleaux dans la machine qui pliera les bandes à une forme de tube rond qui sera envoyé dans la boîte de soudage où le tube sera soudé par une soudeuse à haute fréquence ou soudeuse à l'état solide. Les tubes soudés seront profilés à la forme prévue (ronde/carrée/rectangulaire, etc) ou à la dimension programmée par la machine de calibrage. Finalement le tube sera découpé à la longueur envisagée et mis en paquet.

Applications:

1. Conduite d'eau 2. Tube de chauffage
3. Conduite de procédé à basse pression 4. Conduite contre incendie à basse pression
5. Conduite de drainage 6. Tube en acier pour échafaudage
7. Gaine pour la protection du fil et câble 8. Tube à l'usage du support des structures en acier
9. Tubes en acier industriels 10. Tube de décoration
11. Oléoduc du pétrole brut & gaz

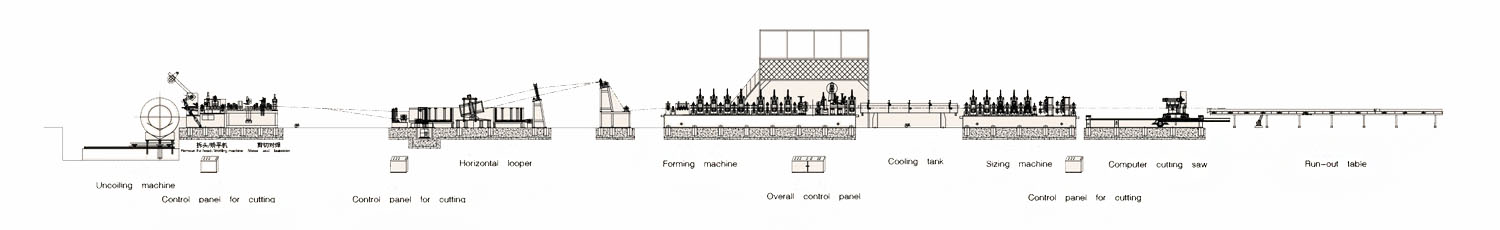

Flux de processus

Bobine en acier ---- Machine de déroulage ---- Rouleau amortisseur ---- Machine à pincer et à niveler ---- Cisaille et soudeuse bout à bout ---- Stockage/collecteur ---- Profilage ---- Soudage ---- Refroidissement ---- Dimensionnement ---- Scie à découper ---- Table de sortie ---- Finition ---- Collecte et emballage des tuyaux

Configuration

Modèle RT90 RT115 RT115 to 140 RT115 to 165 RT165 RT165 to 219 RT219
Diamètre des tubes soudés (mm) 32-127 32-127 48-140 48-165 50.8-165 79-219 89-219
Dimension de tube carré (Max.) (mm) 100×100 100×100 110×110 130×130 130×130 170×170 170×170
Dimension de tube rectangulaire (Max.) (mm) 80×120 80×120 100×120 120×140 120×140 140×200 140×200
Epaisseur de la paroi de tube rond (mm) 1.5-4.5 1.5-5.0 1.5-5.0 1.8-5.0 2.0-6.0 2.0-6.0 2.5-8.0
Epaisseur de la paroi de tube carré & rectangulaire (mm) 1.5-3.5 1.5-4.0 1.5-4.0 1.8-4.0 2.0-5.0 2.0-5.0 2.5-6.0
Vitesse de soudage des tube (m/min) 20-60 15-60 20-60 20-60 15-50 15-45 12-35
Source électrique de moteur principal (kW) 132×2 132×2 160×2 160×2 200×2 200×2 220×2
Source électrique de haute fréquence(kW) 400 400 400 400 500 500 600
