Machine de coupe à longueur de acier laminé à froid

    Caractéristiques:

    La machine de coupe à longueur de bobine en métal est utilisée pour le traitement des bobines d'acier aux tôles de longueur désirée et les stock à travers de déroulage, nivelage, mesurage et cisaillement.

    Il est Composée principalement par le dérouleur, galet de pincement, nivelage, dispositif de contrôle de longueur, dispositif de cisaillement et gerbeur, etc, équipé de dispositif d'alimentation, guide latéral, convoyeuse, etc.

    Nous pouvons fournir la machine de coupe à longueur de bobine en métal à grande vitesse type RTQC avec la vitesse maximale de 80m/min. Nous pouvons fournir les machines de faible vitesse de 24m/min pour l'épaisseur de 0.3-3.0mm.

Électrovanne AirTAC
Système de réglage de la vitesse DC EUROTHERM
PLC Siemens
Affichage de l'opérateur Weinview
Servomoteurs Lenze
Principaux éléments électriques Siemens

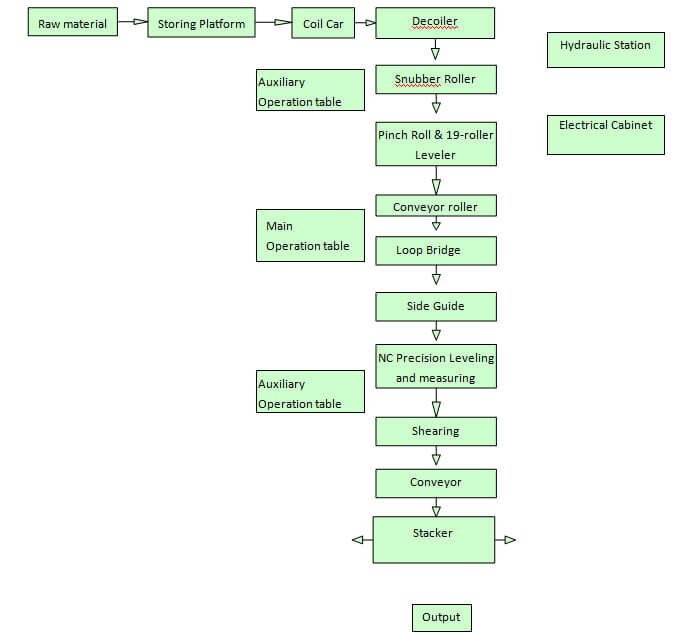

Flux de processus

Configuration:

No. Article Qty
1 Bobine Selle 2 Pcs
2 Élévateur de bobine 1 kit
3 Décolleuse hydraulique 1 kit
4 Galet d'amortissement 1 kit
5 Galet de pincement & Planeuse 1 kit
6 Pont d'anneau NO.1 1 kit
7 Rouleau de guidage latéral 1 kit
8 Galet de pincement+ Planeuse de précision 1 kit
9 Cisaille 1 kit
10 Transporter 1 kit
11 Pneumatique pneu empileurs 1 kit
12 Plate-forme de X 1 kit
13 Télécharger panier 2 kit
14 Système hydraulique + pneumatique 1 kit
15 Système électrique 1 kit

Paramtères techniques:

Matériel CR acier, galvanisé, couleur enduite
Gamme d'épaisseur 0.2-2mm
Plage de largeur 600-1250mm
Poids de la bobine 10T
Diamètre intérieur de la bobine 508mm
Longueur de coupe 500-4000mm
Vitesse de travail 0~80m/min
Puissance totale de la machine 140kW
Espace de machine 28×8.5m

Photos à titre de référence

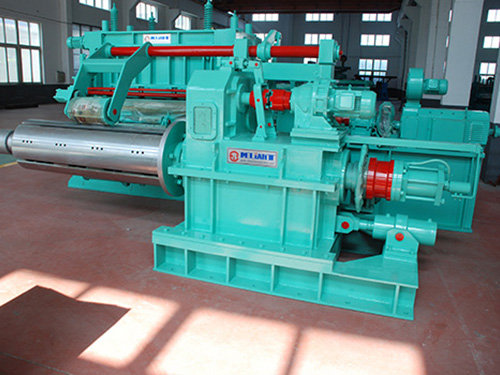

  • Décolleuse hydraulique

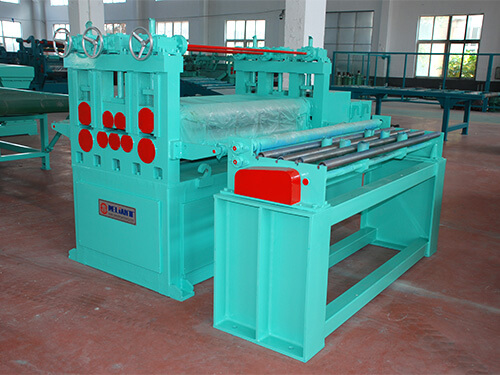

  • Rouleau de pincement + Planeuse
  • Pont en boucle

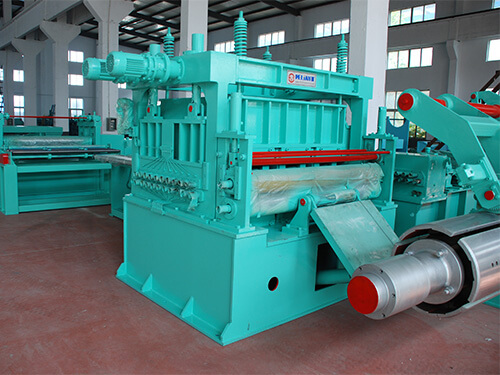

  • Guide latéral + NC Precision Leveling and Measuring

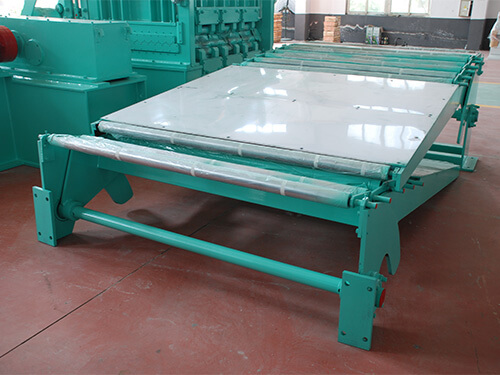

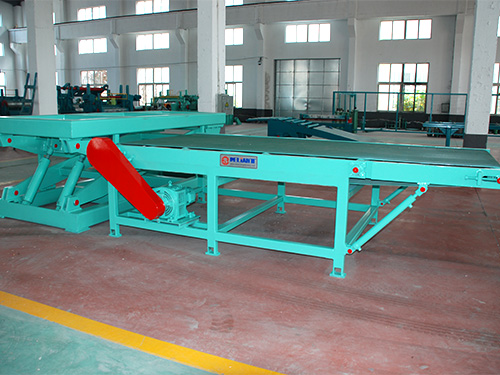

  • Convoyeur + Plateforme élévatrice

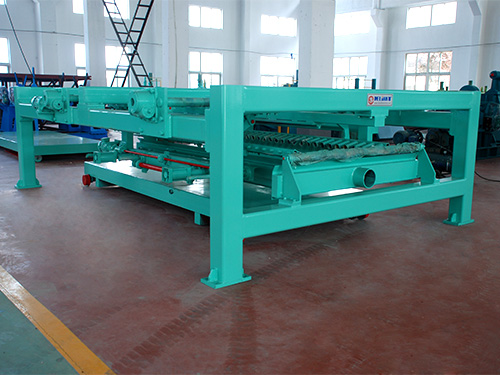

  • Empileur et Décharger la voiture
